スコッチヨーク空気圧アクチュエータの取り付けプロセスは何ですか?

やあ、皆さん！スコッチヨーク空気圧アクチュエータの取り付けについて詳しく説明できることを嬉しく思います。私はこれらの悪党のサプライヤーとして、彼らを立ち上げて適切に運営することに関してすべてを見てきました。それでは、インストールプロセスを段階的に詳しく見ていきましょう。

ステップ 1: インストール前のチェック

アクチュエータの取り付けを考える前に、いくつかの重要なチェックを行う必要があります。まず、お持ちのアクチュエーターが、取り付けられるバルブに適したモデルであることを確認してください。アクチュエータとバルブの仕様をご確認ください。バルブステムの直径や長さなどの寸法を測定します。アクチュエーターはバルブステムにぴったりとフィットする必要があります。そうしないと、将来的に大きな問題が発生することになります。

輸送中にアクチュエータに目に見える損傷がないか検査してください。へこみ、傷、または緩んだ部品がないか探してください。何かおかしいことに気づいたら、すぐに私たちに声をかけてください。当社には、問題の解決をお手伝いできる優れたサポート チームがいます。

ステップ 2: バルブへのアクチュエーターの取り付け

すべてが先端の形状になっていることを確認したら、バルブへのアクチュエーターの取り付けを開始します。まず、バルブの取り付け面をきれいにします。汚れ、破片、古いガスケット素材が邪魔になることは望ましくありません。きれいな表面は、良好なシールと適切な位置合わせを保証するのに役立ちます。

アクチュエータをバルブ上に配置します。アクチュエータ取り付けフランジの穴がバルブ取り付け面の穴と完全に一致していることを確認してください。これを行うには、いくつかの位置合わせピンが必要になる場合があります。並べたら、穴にボルトを差し込みます。まだ完全に締めないでください。これは後のステップで行います。

ステップ 3: 空気圧ラインの接続

今度は空気圧ラインを扱うときです。アクチュエーターを空気供給装置に接続する必要があります。まず、適切なタイプの空気圧チューブを使用していることを確認します。通常は、圧力や環境に耐えられる高品質のチューブを使用することをお勧めします。

アクチュエーターの空気入口ポートを特定します。通常、ポートは 2 つあり、1 つは給気用、もう 1 つは排気用です。空気源からの供給チューブをアクチュエーターの適切な入口ポートに接続します。確実な接続を行うには、適切な継手を使用してください。設定に応じて、圧縮継手やクイック接続継手のようなものを使用できます。

供給ラインを接続したら、排気ラインも接続する必要があります。このラインにより、アクチュエータが動作する必要があるときにアクチュエータから空気を放出できるようになります。空気漏れを防ぐために、すべての接続がしっかりと締められていることを確認してください。空気圧システムに漏れがあると、アクチュエータの性能が著しく損なわれる可能性があります。

ステップ 4: アクチュエーターの調整

アクチュエータが取り付けられ、空気圧ラインが接続されたら、いくつかの調整を行います。まず、アクチュエータの移動量を調整します。アクチュエータはバルブを全開から全閉、またはその逆にスムーズに動かす必要があります。これを行うには、アクチュエータのリミット スイッチを調整します。

リミット スイッチは、アクチュエータの動作の終点を決定します。アクチュエータが正しい位置で停止するまで、ドライバーを使用してリミットスイッチの位置を調整します。正しく動作させるには、アクチュエータを数回テストする必要がある場合があります。

次に、アクチュエーターのトルクを調整します。トルクは、アクチュエータがバルブを回転させるために使用する力です。アクチュエータに供給するエア圧力を変えることでトルクを調整できます。空気圧を制御するには、圧力調整器を使用します。トルクがバルブに適切なレベルに設定されていることを確認してください。トルクが大きすぎるとバルブが損傷する可能性があり、トルクが小さすぎるとバルブを適切に操作できなくなります。

ステップ 5: アクチュエータのテスト

すべての調整が完了したら、アクチュエーターをテストします。まず、エア供給をオンにし、エア漏れがないか確認します。石鹸水溶液を使用して漏れを確認できます。溶液を接続部に塗布するだけで、泡が発生しているのが見えたら、漏れがあります。必要に応じて接続を締めるか、継手を交換します。

次に、アクチュエータの動作をテストします。制御信号を使用してアクチュエータを操作し、バルブが開いた状態から閉じた状態、そして再び開く状態にスムーズに移動することを確認します。リミットスイッチが正しく動作していることを確認してください。アクチュエータが適切に動かない場合、またはリミットスイッチが正常に機能しない場合は、戻って調整を再確認してください。

追加リソース

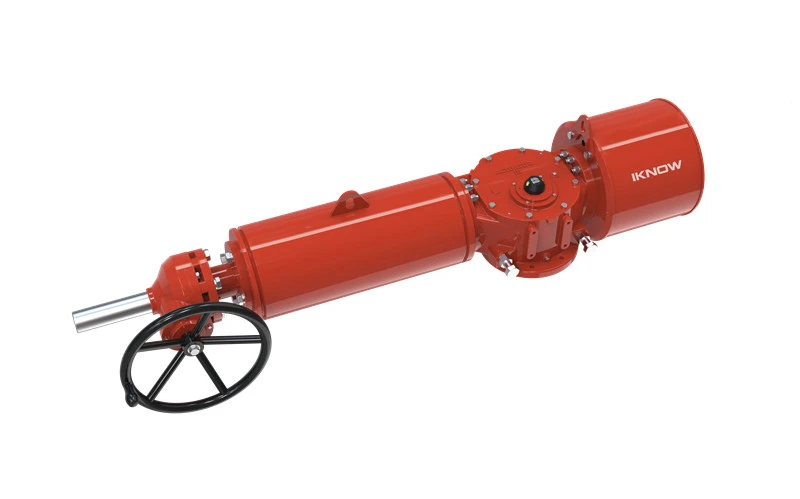

当社の他のスコッチヨーク空気圧アクチュエータ製品に興味がある場合は、これらのリンクをチェックしてください。についてさらに詳しく知ることができます油圧手動ハンドル付きスコッチヨーク、フェールオープン スコッチヨーク空気圧アクチュエータ、 そしてバルブ スコッチ ヨーク 空気圧アクチュエータ スプリング。

まとめと接続

スコッチヨーク空気圧アクチュエータの取り付けは、最初は少し難しく思えるかもしれませんが、次の手順に従えば、すぐに起動して実行できるようになります。インストール中またはインストール後に問題が発生した場合は、お気軽にお問い合わせください。当社には豊富な経験があり、お客様がアクチュエータを最大限に活用できるようお手伝いいたします。

単一のアクチュエータの購入を検討している場合でも、プロジェクトに大規模な供給が必要な場合でも、当社は頼りになるサプライヤーです。価格、カスタマイズオプション、納期の詳細については、お問い合わせください。当社は、お客様のアクチュエータのあらゆるニーズを満たすために、お客様と協力する準備ができています。
